হাই ফ্লো সেন্ট্রিফিউগাল পাম্প গাইড: প্রকার, সাইজিং এবং রাসায়নিক প্রক্রিয়া শুল্ক

আপনি যদি কখনও একটি বড় ট্যাঙ্ক খামারের জন্য একটি স্থানান্তর লাইনের আকার দিয়ে থাকেন বা একটি সার্কুলেশন লুপ সংগ্রাম দেখে থাকেন কারণ পাম্পটি একা মাথায় বেছে নেওয়া হয়েছিল, আপনি ইতিমধ্যেই জানেন যে "উচ্চ প্রবাহ" একটি আপেক্ষিক শব্দ। সেন্ট্রিফিউগাল পাম্পের কাজে, এটি সাধারণত একটি ডিউটি ​​পয়েন্ট বোঝায় যেখানে চাপের চেয়ে ভলিউম বেশি গুরুত্বপূর্ণ। পাম্পটি একটি প্রশস্ত পাইপ নেটওয়ার্কের মাধ্যমে শীতল জল, রাসায়নিক প্রক্রিয়ার তরল, ব্রাইন বা কম-সান্দ্রতাযুক্ত পণ্য সরাতে পারে এবং সেই ভলিউমটি দক্ষতার সাথে পাস করার জন্য ইম্পেলার এবং কেসিং সাজানো হয়। Jiangsu Feixiang Pump Manufacturing Co., Ltd.-তে, রাসায়নিক উদ্ভিদ এবং প্রক্রিয়া ব্যবহারকারীদের সাথে আমাদের প্রতিদিনের কাজ আমাদের শিখিয়েছে যে সেরা উচ্চ প্রবাহ কেন্দ্রাতিগ পাম্পটি ডেটা শীটে খুব কমই সবচেয়ে বড়; এটি এমন একটি যা সিস্টেম বক্ররেখা, তরল এবং রক্ষণাবেক্ষণের বাস্তবতার সাথে মেলে।

সেন্ট্রিফিউগাল পাম্পের জন্য "উচ্চ প্রবাহ" বলতে কী বোঝায়

প্রবাহের হার হল একটি পাম্প যে পরিমাণ সময় প্রতি ইউনিট সরবরাহ করে, যখন হেড হল শক্তি যা এটি প্রতি ইউনিট ওজন তরল যোগ করে। একটি উচ্চ প্রবাহ কেন্দ্রাতিগ পাম্প তার কর্মক্ষমতা বক্ররেখার ডান দিকে বসে: বড় আয়তনের, প্রায়ই বিনয়ী মাথা। এই কারণেই এই পাম্পগুলি সাধারণত একটি একক পর্যায়ের ওভারহং ইমপেলার, একটি প্রশস্ত ভলিউট এবং উদার স্তন্যপান এবং স্রাব প্যাসেজ ব্যবহার করে। মাথার সাপেক্ষে প্রবাহ বৃদ্ধির সাথে সাথে নির্দিষ্ট গতি বৃদ্ধি পায়, যখন মাথার প্রয়োজনীয়তা খুব কম হয় এবং আয়তনের প্রয়োজনীয়তা খুব বেশি হয় তখন মিশ্র-প্রবাহ এবং অক্ষীয়-প্রবাহ ইম্পেলারের দিকে নকশাগুলি সরানো হয়।

উচ্চ চাপের সাথে উচ্চ প্রবাহকে বিভ্রান্ত না করা গুরুত্বপূর্ণ। একটি পাম্প ফ্রেমের আকারে বড় হতে পারে তবে এখনও মাথার কয়েকটি বার সরবরাহ করে। বিপরীতভাবে, একটি মাল্টিস্টেজ পাম্প তুলনামূলকভাবে পরিমিত প্রবাহের সাথে উচ্চ চাপ তৈরি করতে পারে। ব্যবহারিক প্রশ্ন হল যেখানে সিস্টেম বক্ররেখা পাম্প বক্ররেখাকে ছেদ করে এবং নির্বাচিত পাম্পটি তার সর্বোত্তম দক্ষতার বিন্দুর কাছাকাছি কাজ করে কিনা। কম-সান্দ্রতা তরল যেমন জল, দ্রাবক এবং অনেক রাসায়নিক প্রবাহের জন্য, সেন্ট্রিফিউগাল পাম্পগুলি একটি প্রাকৃতিক উপযুক্ত কারণ তারা তুলনামূলকভাবে সহজ নির্মাণের সাথে উচ্চ আয়তন অতিক্রম করতে পারে।

সাধারণ উচ্চ প্রবাহ কেন্দ্রাতিগ পাম্প কনফিগারেশন

উচ্চ প্রবাহের দায়িত্বগুলি বেশ কয়েকটি পাম্প ব্যবস্থা দ্বারা পূরণ করা হয় এবং সঠিক পছন্দটি মাথা, বিন্যাস, তরল এবং ইউনিটটি কত ঘন ঘন চলবে তার উপর নির্ভর করে। একটি অনুভূমিক একক-পর্যায়ের প্রক্রিয়া পাম্প প্রায়শই সাধারণ স্থানান্তরের প্রথম বিকল্প কারণ এটি অ্যাক্সেসযোগ্য এবং বজায় রাখা সহজ। উল্লম্ব পাম্প মেঝে স্থান বাঁচায় এবং সাম্প বা সঞ্চালন গর্তে একটি ছোট স্তন্যপান পথ রাখে। অক্ষীয়-প্রবাহ পাম্পগুলি উচ্চ-প্রবাহের ধারণাকে আরও এগিয়ে নিয়ে যায়, কম মাথায় খুব বড় আয়তনের জন্য প্রপেলার-স্টাইল ইম্পেলার ব্যবহার করে। মাল্টিস্টেজ ইউনিটগুলি চিত্রটিতে প্রবেশ করে যখন একই প্রবাহ অবশ্যই উচ্চ চাপে সরবরাহ করা উচিত, যদিও আবরণটি দীর্ঘ এবং আরও জটিল হয়ে ওঠে।

রাসায়নিক পরিষেবাতে, পাম্পকেও উপকরণ এবং সিলিংকে সম্মান করতে হবে। একটি প্রমিত রাসায়নিক প্রক্রিয়া পাম্প ঢালাই লোহা, স্টেইনলেস স্টীল বা অন্যান্য সংকর ধাতুতে সরবরাহ করা যেতে পারে, যা তরলের জন্য উপযুক্ত যান্ত্রিক সীল। অ্যাসিড, ক্ষার এবং লবণের সমাধানের জন্য একটি রেখাযুক্ত বা জারা-প্রতিরোধী পাম্পের প্রয়োজন হতে পারে। বাষ্পীভবন এবং স্ফটিককরণ লুপগুলির মতো খুব বড় সঞ্চালনের দায়িত্বগুলির জন্য, একটি অক্ষীয়-প্রবাহ নকশা একটি উচ্চ-প্রবাহ কেন্দ্রাতিগ পাম্পকে তার সর্বোত্তম বিন্দু থেকে অনেক দূরে কাজ করতে বাধ্য করার চেয়ে বেশি দক্ষ হতে পারে। আমাদের অক্ষীয়-প্রবাহ পাম্প কর্মক্ষমতা আলোচনা আরো বিস্তারিতভাবে যে বাণিজ্য বন্ধ কভার.

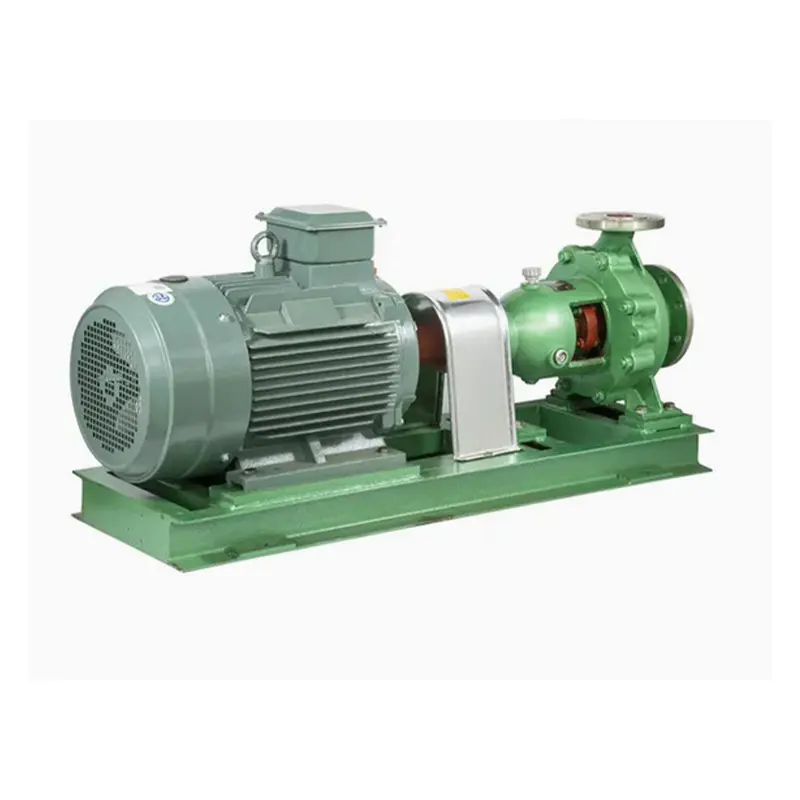

আইএইচ টাইপ অনুভূমিক রাসায়নিক সেন্ট্রিফিউগাল পাম্প ক্ষয়কারী, কঠিন পদার্থ ছাড়া জলের মতো তরলগুলির জন্য, এই একক-পর্যায়ের ISO2858 পাম্প রাসায়নিক প্রক্রিয়ার শুল্কের জন্য একটি বিস্তৃত প্রবাহ এবং মাথার পরিসর সরবরাহ করে। পণ্য দেখুন →

উচ্চ প্রবাহ পাম্প শৈলী দ্রুত তুলনা

যেখানে হাই ফ্লো সেন্ট্রিফিউগাল পাম্পগুলি প্রসেস প্ল্যান্টে ফিট করে

উচ্চ প্রবাহ কেন্দ্রাতিগ পাম্পগুলি অনেক লোকের প্রত্যাশার চেয়ে বেশি জায়গায় উপস্থিত হয়। তারা শীতল জল এবং পরিষেবা জল, ট্যাঙ্কের মধ্যে পণ্য স্থানান্তর, ফিড স্ক্রাবার, ব্রাইন বা তাপীয় তরল সঞ্চালন এবং চুল্লি জ্যাকেট সিস্টেমগুলিকে সমর্থন করে। রাসায়নিক উদ্ভিদে, একই পাম্প পরিবার পাতলা দ্রবণ, দ্রাবক এবং অন্যান্য কম-সান্দ্রতা তরলগুলির জন্য ব্যবহার করা যেতে পারে, যদি ভেজা উপকরণ এবং সীলগুলি সামঞ্জস্যপূর্ণ হয়। যখন স্রোতে কঠিন পদার্থ বা গ্যাস থাকে, তখন ছবি পরিবর্তিত হয় এবং একটি ভিন্ন ডিজাইন বা একটি পরিবর্তিত ইনস্টলেশনের প্রয়োজন হতে পারে।

স্থানান্তর এবং সঞ্চালনের মধ্যে একটি দরকারী পার্থক্য। একটি স্থানান্তর পাম্পের সাধারণত একটি সংজ্ঞায়িত স্টার্ট এবং স্টপ চক্র থাকে এবং স্ব-প্রাইমিং বা সাকশন লিফ্ট ক্ষমতার প্রয়োজন হতে পারে। একটি সঞ্চালন পাম্প দীর্ঘ সময়ের জন্য চলে, তাই সর্বোত্তম দক্ষতা পয়েন্টের কাছাকাছি দক্ষতা এবং স্থিতিশীল অপারেশন বেশি গুরুত্বপূর্ণ। বাষ্পীভবন এবং ক্রিস্টালাইজেশন সার্কিট একটি ভাল উদাহরণ: পাম্পকে অবশ্যই একটি কম উপলব্ধ মাথা দিয়ে প্রচুর পরিমাণে মদ সরাতে হবে এবং ভুল নির্বাচন গহ্বর, কম্পন বা অপ্রয়োজনীয় পাওয়ার ড্র হতে পারে। এটি একটি কারণ আমাদের পাম্প পরিসীমা উভয় প্রক্রিয়া কেন্দ্রীভূত এবং অন্তর্ভুক্ত রাসায়নিক অক্ষীয়-প্রবাহ পাম্প উচ্চ-ভলিউম সঞ্চালনের জন্য।

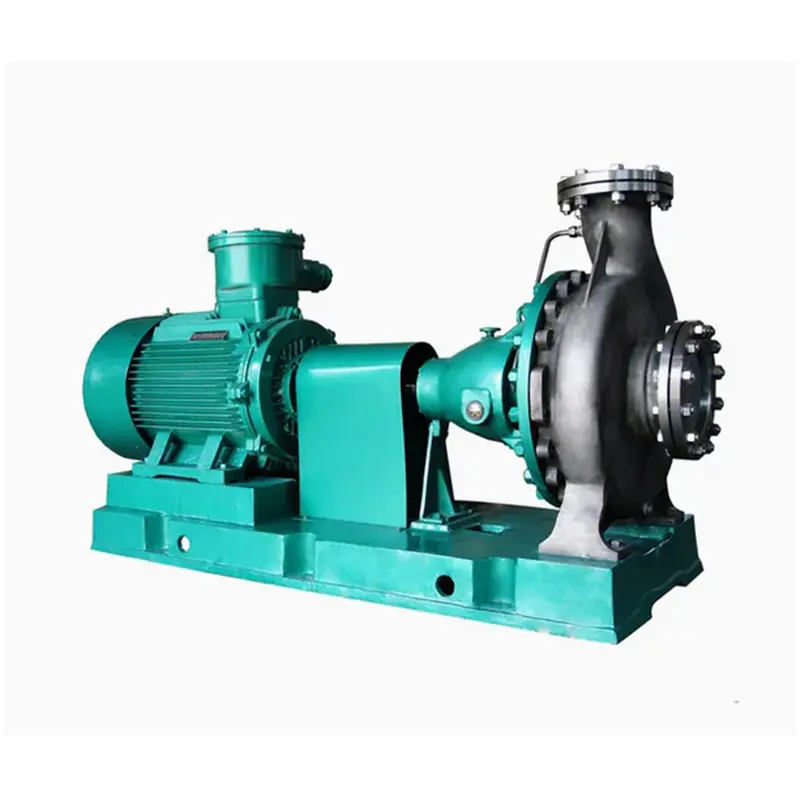

CZ স্ট্যান্ডার্ড রাসায়নিক প্রক্রিয়া পাম্প ক্ষয়কারী বা উচ্চ-তাপমাত্রার তরলগুলির জন্য রিয়ার-ওপেনিং রাসায়নিক প্রক্রিয়া পাম্প, 1500 m³/ঘন্টা প্রবাহ এবং পাইপলাইন না খোলার রক্ষণাবেক্ষণ সহ। পণ্য দেখুন →

সাইজিং এবং সিলেকশন চেকলিস্ট

একটি নির্ভরযোগ্য নির্বাচন ডেটা দিয়ে শুরু হয়, ফ্রেমের আকার দিয়ে নয়। বক্ররেখা দেখার আগে স্বাভাবিক এবং সর্বাধিক প্রবাহ, প্রয়োজনীয় মাথা, তরল বৈশিষ্ট্য এবং অপারেটিং তাপমাত্রা লিখুন। তারপর স্তন্যপান পাশ সাবধানে পরীক্ষা করুন. অনেক উচ্চ প্রবাহ পাম্পকে ক্যাভিটেশনের জন্য দায়ী করা হয় যখন আসল সমস্যা হল অপর্যাপ্ত নেট পজিটিভ সাকশন হেড উপলব্ধ, একটি লম্বা সাকশন লাইন, বা একটি খারাপভাবে রাখা কনুই। নিম্নলিখিত চেকগুলি একটি ব্যবহারিক সূচনা বিন্দু।

1. ডিউটি পয়েন্ট: ডিজাইন প্রবাহ এবং মাথা নিশ্চিত করুন, এবং ভবিষ্যতের ক্ষমতা মার্জিন। নির্বিচারে মার্জিন যোগ করা এড়িয়ে চলুন যা পাম্পটিকে তার বক্ররেখার ডানদিকে ঠেলে দেয়।
2. তরল তথ্য: সান্দ্রতা, ঘনত্ব, কঠিন পদার্থ, দ্রবীভূত গ্যাস, ক্ষয়কারীতা এবং তাপমাত্রা রেকর্ড করুন। এগুলি পাম্পের ধরন, উপকরণ এবং সিল বিন্যাস নির্ধারণ করে।
3. NPSH মার্জিন: শুধুমাত্র ডিজাইন পয়েন্টে নয়, পূর্ণ প্রবাহ পরিসীমা জুড়ে প্রয়োজনীয় NPSH-এর সাথে উপলব্ধ NPSH-এর তুলনা করুন।
4. উপকরণ এবং সীলমোহর: ভেজা অংশগুলিকে তরলের সাথে মিলিয়ে নিন এবং একটি সিল ফ্লাশ প্ল্যান বেছে নিন যা মাঠে রক্ষণাবেক্ষণ করা যেতে পারে।
5. ড্রাইভার এবং নিয়ন্ত্রণ: মোটর সাইজিং, শুরু করার পদ্ধতি, পরিবর্তনশীল-গতি অপারেশন এবং প্রবাহ ও মাথার উপর গতি পরিবর্তনের প্রভাব পরীক্ষা করুন।
6. বিন্যাস: স্তন্যপান পাইপিং সংক্ষিপ্ত এবং সরাসরি রাখুন, পর্যাপ্ত নিমজ্জন প্রদান করুন এবং রক্ষণাবেক্ষণ অ্যাক্সেসের জন্য জায়গার অনুমতি দিন।

এটি পাম্পটি কীভাবে পরিচালিত হবে তা জিজ্ঞাসা করতেও সহায়তা করে। একটি ইউনিট যা বছরের পর বছর ধরে পূর্ণ গতিতে চলে তার অগ্রাধিকার ভিন্ন হয় যা থ্রোটল করা বা ঘন ঘন পরিবর্তন করা হয়। সিস্টেমের একটি বিস্তৃত প্রবাহ পরিসীমা প্রয়োজন হলে, পরিবর্তনশীল-গতি নিয়ন্ত্রণ একটি বড় ইম্পেলার ট্রিমের চেয়ে বেশি কার্যকর হতে পারে। যদি তরল ক্ষয়কারী হয়, একটি রেখাযুক্ত বা স্টেইনলেস নির্মাণের জন্য আরও বেশি খরচ হতে পারে তবে ডাউনটাইম কমিয়ে দিতে পারে। লক্ষ্য সর্বোচ্চ প্রবাহ সংখ্যা খুঁজে না; এটি একটি পাম্প খুঁজে বের করা যা একটি সুস্থ অপারেটিং উইন্ডোর ভিতরে থাকে।

ইনস্টলেশন, অপারেশন, এবং রক্ষণাবেক্ষণ নোট

উচ্চ প্রবাহ কেন্দ্রাতিগ পাম্প ভাল ইনস্টলেশন পুরস্কার. বেসপ্লেট গ্রাউটিং, শ্যাফ্ট অ্যালাইনমেন্ট এবং পাইপিং সাপোর্ট ম্যাটার কারণ বড় প্রবাহের পরিমাণ লক্ষণীয় প্রতিক্রিয়া বল তৈরি করতে পারে। সাকশন পাইপিং উচ্চ বিন্দু থেকে মুক্ত হওয়া উচিত যেখানে বাতাস সংগ্রহ করতে পারে এবং পাম্পটি কখনই শুকানো উচিত নয় যদি না এটি নির্দিষ্টভাবে সেই দায়িত্বের জন্য ডিজাইন করা হয়। কমিশনিংয়ের সময়, আসল অপারেটিং পয়েন্টে ঘূর্ণন, সিল ফুটো, কম্পন এবং মোটর কারেন্ট পরীক্ষা করুন। স্টার্ট-আপে গোলমাল বা কম্পিত একটি পাম্প ক্যাভিটেটিং, মিসলাইনড বা এর ডিজাইন প্রবাহ থেকে দূরে চলতে পারে।

প্রতিদিনের অপারেশনে, সাকশন চাপ, স্রাবের চাপ, প্রবাহের ইঙ্গিত এবং ভারবহন তাপমাত্রা দেখুন। প্রবাহের ক্রমশ হ্রাস একটি জীর্ণ ইম্পেলার, একটি আংশিকভাবে অবরুদ্ধ সাকশন স্ট্রেনার, বা প্রক্রিয়ার পরিবর্তনের দিকে নির্দেশ করতে পারে। যান্ত্রিক সীল ব্যর্থতা প্রায়ই শুষ্ক চলমান, দুর্বল ফ্লাশ প্রবাহ, বা সীল নিজেই পরিবর্তে ভুলভাবে সংগঠিত ফিরে ট্রেস. ক্রিটিক্যাল ইউনিটের জন্য অতিরিক্ত পরিধানের রিং এবং গ্যাসকেট রাখুন, এবং কমিশন করার সময় পাম্পের বক্ররেখা রেকর্ড করুন যাতে ভবিষ্যতের কর্মক্ষমতা পরিবর্তনগুলি একটি পরিচিত বেসলাইনের বিরুদ্ধে বিচার করা যায়। উচ্চ-তাপমাত্রা বা ক্ষয়কারী দায়িত্বের জন্য, সীল অবস্থা এবং কম্পনের প্রবণতার উপর ভিত্তি করে একটি প্রতিরোধমূলক রক্ষণাবেক্ষণ সময়সূচী সাধারণত একটি নির্দিষ্ট ওভারহল ব্যবধানের চেয়ে বেশি কার্যকর।

উচ্চ ভলিউম দায়িত্ব জন্য উল্লম্ব অক্ষীয় প্রবাহ পাম্প উল্লম্ব অক্ষীয়-প্রবাহ পাম্প উচ্চ-ভলিউম, নিম্ন-মাথা কর্তব্যের জন্য; স্থান-সংরক্ষণ অভিযোজন সেচ, বন্যা নিয়ন্ত্রণ, বর্জ্য জল চিকিত্সা, এবং সীমাবদ্ধ ইনস্টলেশনের জন্য উপযুক্ত। পণ্য দেখুন →

উচ্চ প্রবাহ শুল্ক একটি পাম্প প্রস্তুতকারকের সাথে কাজ

জিয়াংসু ফেইক্সিয়াং পাম্প ম্যানুফ্যাকচারিং কোং লিমিটেড 1980 সাল থেকে রাসায়নিক পাম্প তৈরি করে আসছে এবং আমাদের পণ্যের পরিসরে রাসায়নিক প্রক্রিয়া পাম্প, জারা-প্রতিরোধী পাম্প, উচ্চ-তাপমাত্রার পাম্প, অক্ষীয়-প্রবাহ পাম্প, স্ব-প্রাইমিং পাম্প এবং সম্পর্কিত সরঞ্জাম রয়েছে। রাসায়নিক সামঞ্জস্য বা উচ্চ তাপমাত্রার সাথে একটি উচ্চ প্রবাহের শুল্ক ওভারল্যাপ হলে সেই প্রস্থটি কার্যকর, কারণ কথোপকথন "কোন পাম্পটি সবচেয়ে বড়" থেকে "কোন জলবাহী এবং উপাদানের সমন্বয় এই লাইনে ফিট করে" এ যেতে পারে। আমাদের CZ, HJ, IH, এবং ZA প্রক্রিয়া পাম্প পরিবারগুলি সেই মানচিত্রের বিভিন্ন অংশ পরিবেশন করে, যখন অক্ষীয়-প্রবাহ এবং উল্লম্ব সঞ্চালন পাম্পগুলি বড়-আয়তনের, নিম্ন-মাথার অ্যাপ্লিকেশনগুলিকে কভার করে।

আপনি যদি একটি নতুন ইনস্টলেশনের পরিকল্পনা করছেন বা এমন একটি পাম্প প্রতিস্থাপন করছেন যা কখনই পুরোপুরি ফিট নয়, আমাদের প্রবাহ, মাথা, তরল ডেটা, তাপমাত্রা এবং পাইপিং বিন্যাসের একটি সাধারণ স্কেচ পাঠান। আমরা আপনার সাথে দায়িত্ব পর্যালোচনা করতে পারি এবং একটি ব্যবহারিক কনফিগারেশনের সুপারিশ করতে পারি। লক্ষ্য হল একটি উচ্চ প্রবাহ কেন্দ্রীভূত পাম্প যা শান্তভাবে, দক্ষতার সাথে এবং রক্ষণাবেক্ষণের সাথে কাজ করে যা আপনার দল আসলে পরিচালনা করতে পারে৷
